ОДМ 218.2.012-2011 Методические рекомендации "Классификация конструктивных элементов искусственных дорожных сооружений"
ОДМ 218.2.012-2011
ОТРАСЛЕВОЙ ДОРОЖНЫЙ МЕТОДИЧЕСКИЙ ДОКУМЕНТ
Классификация конструктивных элементов искусственных дорожных сооружений
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "РОСДОРНИИ" и закрытым акционерным обществом "Научно-исследовательский и проектный институт территориального развития и транспортной инфраструктуры".
2 ВНЕСЕН Управлением эксплуатации и сохранности автомобильных дорог Федерального дорожного агентства Министерства транспорта Российской Федерации.
3 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ распоряжением Федерального дорожного агентства Министерства транспорта Российской Федерации от 13.09.2011 N 731-р.
4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящая Классификация распространяется на эксплуатируемые искусственные дорожные сооружения и устанавливает виды сооружений, типы конструкций сооружений и виды их элементов по применяемым конструктивным решениям, материалам и принадлежности к тем или иным конструкциям сооружений.
Классификация предназначается для фиксации дефектов при диагностике искусственных сооружений, для разделения видов ремонтных работ (содержание, ремонт, капитальный ремонт).
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящей Классификации использованы нормативные ссылки на следующие документы:
Правила диагностики и оценки состояния автомобильных дорог ВСН 6-90*. Минавтодор РСФСР
________________
* На территории Российской Федерации документ не действует. Действуют ОДН 218.0.006-2002. - Примечание изготовителя базы данных.
Инструкция по проведению осмотров мостов и труб на автомобильных дорогах ВСН 4-81(90). Минавтодор РСФСР
Указание по оценке прочности и расчету усиления дорожных одежд ВСН 52-89*. Минавтодор РСФСР
________________
* На территории Российской Федерации документ не действует. Действуют ОДН 218.1.052-2002. - Примечание изготовителя базы данных.
Технические правила ремонта ВСН 24-88*. Минавтодор РСФСР
________________
* На территории Российской Федерации действуют "Методические рекомендации по ремонту и содержанию автомобильных дорог общего пользования". - Примечание изготовителя базы данных.
Руководство по техническому диагностированию автодорожных тоннелей. Минтранс РФ. М., 2001
Классификация работ по капитальному ремонту, ремонту и содержанию автомобильных дорог общего пользования и искусственных сооружений на них. Приказ Министерства транспорта Российской Федерации от 12 мая 2007 г. N 160
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 7.1-2003 Библиографическая запись. Библиографическое описание
ГОСТ 7.32-2001 Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 21.501-93 Правила оформления архитектурно-строительных рабочих чертежей
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения
ГОСТ 23615-79 Система обеспечения точности геометрических параметров в строительстве. Статистический анализ точности
ГОСТ 23616-79 Система обеспечения точности геометрических параметров в строительстве. Контроль точности
ГОСТ 24846-81 Методы измерений деформаций оснований зданий и сооружений
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений
ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений
ГОСТ 26775-97 Габариты подмостовые судоходных пролетов мостов на внутренних водных путях
ГОСТ Р 50597-93 Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения
ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
3.1 мостовое сооружение: Искусственное дорожное сооружение, служащее для пропуска транспортных средств или пешеходов над препятствием.
3.2 мост: Мостовое сооружение, служащее для пропуска транспортных средств или пешеходов над водным препятствием, имеющим естественное дно в пределах мостового сооружения.
3.3 путепровод: Искусственное дорожное сооружение, служащее для пропуска транспортных средств или пешеходов над автомобильной или железной дорогой.
3.4 виадук: Искусственное дорожное сооружение, служащее для пропуска транспортных средств или пешеходов над понижением рельефа.
3.5 эстакада: Искусственное дорожное сооружение, служащее для пропуска транспортных средств или пешеходов над поверхностью земли.
3.6 скотопрогон: Искусственное дорожное сооружение, предназначенное для пересечения автомобильной дороги стадами скота.
3.7 скотопрогон мостового типа: Искусственное дорожное сооружение, пересекающее дорогу выше уровня автомобильного движения.
3.8 скотопрогон тоннельного типа: Искусственное дорожное сооружение, пересекающее дорогу ниже уровня автомобильного движения.
3.9 полумост: Искусственное дорожное сооружение, служащее для пропуска транспортных средств по крутым горным склонам.
3.10 балкон: Искусственное дорожное сооружение, служащее для пропуска транспортных средств по обрывистым горным склонам.
3.11 тоннельное сооружение: Искусственное дорожное сооружение, служащее для пропуска транспортных средств или пешеходов под препятствием.
3.12 автодорожный тоннель: Тоннельное сооружение, служащее для пропуска автомобильного движения.
3.13 пешеходный тоннель: Тоннельное сооружение, служащее для пропуска пешеходного движения.
3.14 горный тоннель: Тоннельное сооружение глубокого заложения, сооружаемое горным способом.
3.15 городской тоннель: Автодорожный тоннель мелкого заложения, сооружаемый открытым способом и служащий для пропуска автомобильного движения в разных уровнях.
3.16 подводный тоннель: Тоннельное сооружение, служащее для пропуска автомобильного движения под водным препятствием.
3.17 водопропускная труба: Искусственное дорожное сооружение, служащее для пропуска малых расходов воды под насыпью автомобильной дороги, имеющее грунтовую засыпку над сооружением и лоток в уровне дна водотока.
3.18 дюкер: Водопропускная труба, имеющая лоток ниже уровня дна водотока и работающая в напорном режиме.
3.19 подпорная стена: Искусственное дорожное сооружение, служащее для удержания грунтового откоса от осыпания.
3.20 одевающая стена: Искусственное дорожное сооружение, служащее для защиты придорожного горного склона от выветривания, разрушения, вывалов и осыпания.
3.21 противолавинное сооружение: Искусственное дорожное сооружение, служащее для защиты дороги от горных лавин.
3.22 снегозадерживающая стена: Противолавинное сооружение в виде каменной или бетонной стены, служащее для задерживания снега на склоне.
3.23 отбойная дамба: Противолавинное сооружение в виде насыпи, устраиваемое на склоне выше дороги и служащее для отклонения траектории схода лавины.
3.24 противолавинная галерея: Противолавинное сооружение, имеющее перекрытие и служащее для пропуска лавины над полотном горной дороги.
3.25 селепроводное сооружение (селедук): Искусственное дорожное сооружение, служащее для пропуска селевого потока над полотном горной дороги.
3.26 противокамнепадное сооружение: Искусственное дорожное сооружение, служащее для пропуска камнепада над полотном горной дороги.
3.27 биопереход: Искусственное дорожное сооружение, обеспечивающее безопасное пересечение автомобильной дороги представителями фауны.
3.28 биопереход мостового типа: Искусственное дорожное сооружение, обеспечивающее пропуск всех представителей фауны над полотном дороги.
3.29 биопереход тоннельного типа: Искусственное дорожное сооружение, обеспечивающее пропуск всех представителей фауны под полотном дороги.
3.30 биопереход трубного типа: Искусственное дорожное сооружение, обеспечивающее пропуск мелких животных, пресмыкающихся и земноводных под полотном дороги.
3.31 мостовой переход: Комплекс сооружений, предназначенный для преодоления дорогой водного препятствия и включающий мостовое сооружение, подходы, регуляционные сооружения, берегозащитные сооружения.
3.32 регуляционное сооружение: Гидротехническое сооружение, предназначенное для регулирования водного потока в границах мостового перехода.
3.33 берегозащитное сооружение: Гидротехническое сооружение, предназначенное для защиты комплекса сооружений мостового перехода от размыва (подмыва).
3.34 ездовое полотно: Элемент конструкции искусственного дорожного сооружения, служащий для обеспечения комфортного и безопасного проезда транспорта, прохода пешеходов и пропуска других временных нагрузок.
3.35 мостовое полотно: Комплекс элементов ездового полотна мостового сооружения, включающий дорожную одежду, ограждения безопасности, перила, деформационные швы, систему водоотвода.
4 ОБЩИЕ ПОЛОЖЕНИЯ
4.1 Данная Классификация устанавливает подразделение по уровням в соответствии с их функциональным назначением и характером возможных дефектов, фиксируемых при диагностике искусственных сооружений, для разделения видов ремонтных работ (содержание, ремонт, капитальный ремонт).
4.2 Классификация предусматривает подразделение элементов искусственного сооружения до уровня, позволяющего идентифицировать дефект на элементе. Каждой позиции Классификации присваивается 8-значный цифровой код.
XX 00 0000
На первой-второй позициях кода осуществляется разделение искусственных дорожных сооружений по видам
01 00 0000 Мостовое сооружение
02 00 0000 Регуляционное сооружение
03 00 0000 Берегозащитное сооружение
04 00 0000 Тоннельное сооружение
05 00 0000 Водопропускная труба
06 00 0000 Дюкер
07 00 0000 Подпорная стена
08 00 0000 Одевающая стена
09 00 0000 Противолавинное сооружение
10 00 0000 Селепроводное сооружение (селедук)
11 00 0000 Противокамнепадное сооружение
12 00 0000 Полумост
13 00 0000 Балкон
14 00 0000 Биопереход
00 Х0 0000
На третьей позиции кода Классификации осуществляется членение сооружения на макроэлементы или на подвиды
00 0X 0000
На четвертой позиции кода Классификации осуществляется членение макроэлемента или подвида на элементы первого уровня
00 00 Х000
На пятой позиции кода Классификации осуществляется членение макроэлемента или подвида на элементы второго уровня
00 00 0X00
На шестой позиции кода Классификации указываются особенности элемента по месторасположению, материалу, конструктивному решению
00 00 0X00
На седьмой-восьмой ступенях кода Классификации осуществляется деталировка элемента
5 КЛАССИФИКАЦИЯ ЭЛЕМЕНТОВ ИСКУССТВЕННОГО ДОРОЖНОГО СООРУЖЕНИЯ
Классификация элементов искусственного дорожного сооружения представлена в таблице А.1 приложения А.
Приложение А
КЛАССИФИКАЦИЯ ЭЛЕМЕНТОВ ИСКУССТВЕННОГО ДОРОЖНОГО СООРУЖЕНИЯ

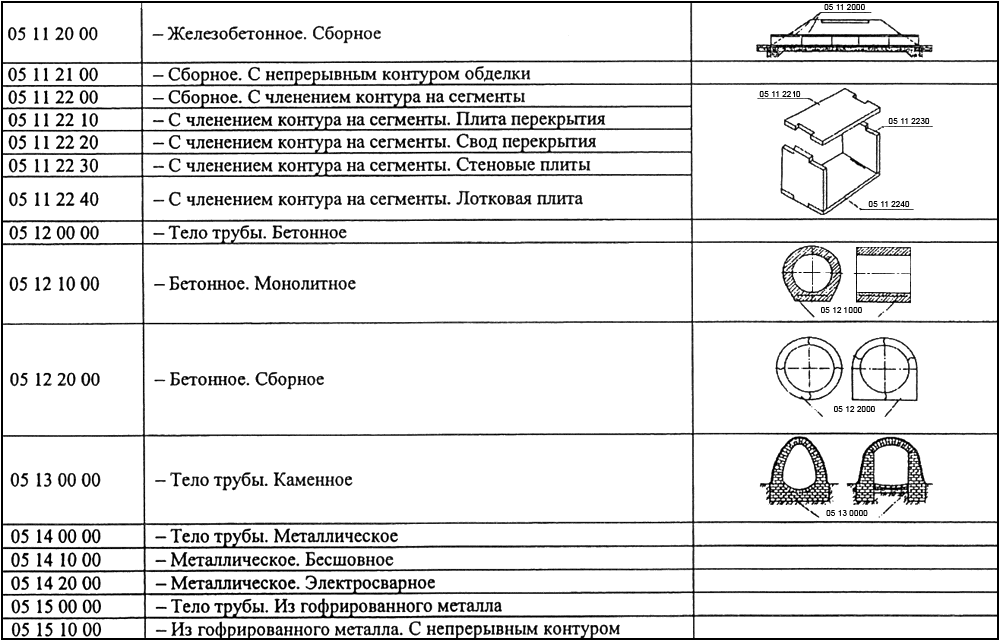

Таблица А.1 - Классификация элементов искусственного дорожного сооружения
